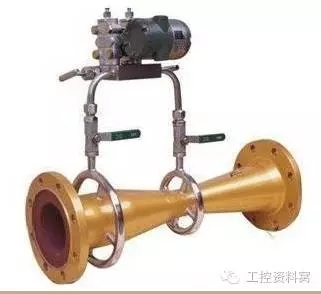

文丘里管按结构分为内藏式文丘里管和插入式文丘里管。在钢铁厂热风炉的助燃风、冷风、煤气计量(高炉煤气、焦炉煤气、转炉煤气)及热电厂的锅炉一次风、二次风大管径、低流速管道计测量中收到了良好的效果。解决了现行工业企业中低压、大管径、低流速各类气体流量的精确测量，是一种测量范围宽、安装方便的流体测量装置。
文丘里管测量原理：当充满管道的流体流经管道内的节流件时，将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。

阿牛巴流量计
阿牛巴流量计(又称笛形均速管流量计和托巴管流量计)属于差压式流量计。是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差，从而达到测量流量的目的。测量管道直径在DN20到DN12000之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸汽和气体的测量，具有较高的稳定性和重复性。阿牛巴流量计设计理论符合伯努利方程，并可用JG 640-90规程进行检验。
测量原理当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。阿牛巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。阿牛巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测量平均流速成为可能。
现在阿牛巴流量计所需要的参数被测量的介质，被测量介质的温度，被测量介质的压力，被测量介质的流量，被测量介质的黏度。

阿牛巴流量计输出为差压信号，与测量差压的仪器仪表配套使用，可以准确地测量圆形管道、矩形管道中的多种液体、气体和蒸汽(过热蒸汽和饱和蒸汽)。被测管道的尺寸范围为Ф20-3000mm。阿牛巴流量计在动力工业(包括核工业)、化学工业、石油化工和金属冶炼工业等部门中得到成功使用，适用范围如下。
a、气体输送和液体输送。
b、能源研究，蒸汽锅炉热效率，水泵效率，气体压缩机效率和燃料消耗。
c、过程控制输入输出、比率/平衡；冷却水或空气蒸汽加热。
d、化学工业中加料。
e、负载平衡泵、压缩机、冷却器、过滤器。
阿牛巴流量计与差压流量计相比有如下优点。
a、准确度高，稳定性好
阿牛巴流量计的准确度为±1%，稳定性为±0.1%，它能够保持长期输出非常稳定的差压信号，保证输出差压信号与管道流量的映射关系。这是因为在使用过程中的磨损、腐蚀以及粘附的油污灰尘等因素对阿牛巴流量计系数影响不大，但这些因素使孔板的流量系数增大，而且会增加到20%以上，由此产生的误差将也达到20%以上。从中我们可以看出阿牛巴流量计的准确度是长期稳定的。
b、设计合理，安装方便、经济
阿牛巴流量计重量轻，安装拆卸方便，无需起重工具，产品系列中有的可以在被测管道不断流-不停车的情况下进行安装或拆卸，可以节省可观的安装费用。例如在直径200mm的管道上安装流量计，阿牛巴流量计只有一条长150mm的焊缝，而孔板有2条共长1200mm长的焊缝。就工时来讲，安装一只阿牛巴流量计只需要1.5工时，而安装一只孔板却需12工时。
c、有利于管道布局
阿牛巴流量计不仅适用于圆形管道，也适用于矩形管道及埋设在地面以下任何深度的管道。阿牛巴流量计上下游直管段的长度要求比孔板低得多，当安装在弯头后面距离2倍管径处，仍然可以得到稳定的、很高的准确度，这是阿牛巴流量计的独特优点，给管道尤其是大直径管道的布局设计带来了很大的灵活性，节省了费用。
d、压力损失小，能源损耗少
永久压力损失是动力损耗，阿牛巴流量计的永久压力损失仅占差压的2%-15%，而一般孔板的永久损失却要占差压的40%-80%，随着管径的增大，阿牛巴流量计永久压损可忽略不计。例如，在直径1000mm的管道上使用阿牛巴流量计，一年的能量损耗只有几百元，当使用孔板时，一年的能量损耗高达2万余元，这对当今大力节约能源来说是很有意义的。
